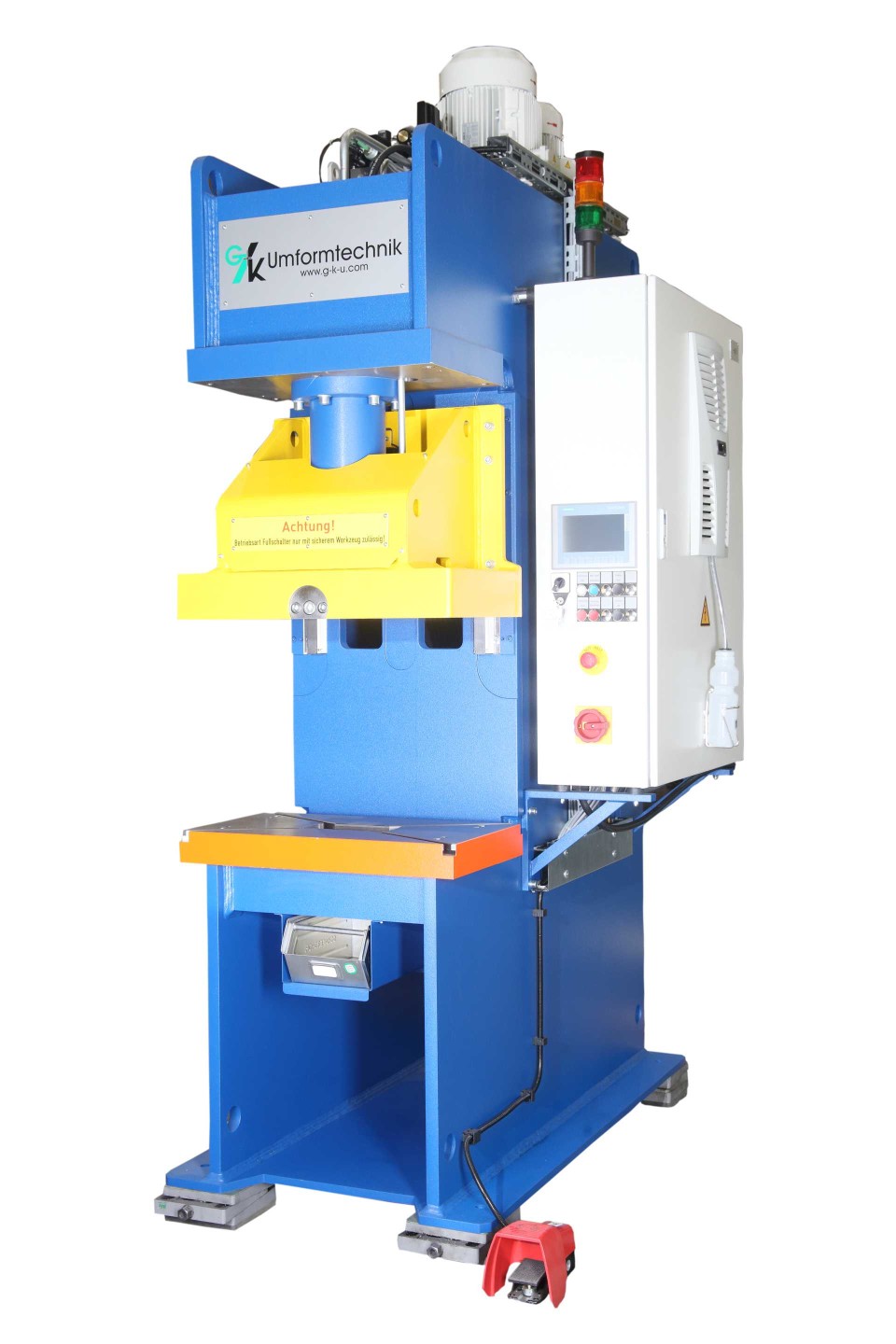

Individualisierbare C-Gestell-Pressen von G+K


C-Gestell-Pressen

Einständerpressen bieten eine hervorragende Zugänglichkeit zum Pressentisch über drei Seiten

Einsatzbereich

Diese Bauart an Pressen werden eingesetzt zum Stanzen, Biegen, Tiefziehen, Formen, Drücken, Prägen, Richten, Kalibrieren, Fügen, Entgraten und vielem mehr. Die gute Zugänglichkeit des Pressentischs erlaubt auch die Bearbeitung großer und sperriger Bauteile.

Diese Pressen werden für Handeinlegung, aber auch mit entsprechenden G+K Automatisierungsbausteinen für die Großserienfertigung eingesetzt. Zusatzfunktionen wie Ziehkissen, Auswerfer, Seitenschieber sind möglich und werden nach Bedarf realisiert.

Besonderheit

G+K C-Gestell Pressen haben einen massiven Aufbau aus geschweißten Stahlplatten, der erst geglüht und dann präzise bearbeitet wird. C-Gestell Pressen werden mit zwei Varianten an Stößelführung angeboten. Zum einen ist dies die klassische Rundsäulenführung mit Schwerpunkt Verdrehsicherung, zum anderen eine Flachführung mit Linearführungen an der Pressenwand und vier Werkzeugwagen am Stößel. Auch wenn die C-Gestell Presse durch ihre unsymmetrische Bauform tendenziell geometrisch ungünstiger ist, sorgt die starke Auslegung der G+K Pressen für ausreichend gute Kompensation der Aufbiegung.


Individualisierbare Parameter unserer C-Gestell-Pressen

Abstand zwischen den Ständern

Der Abstand (in mm) zwischen den beiden vertikalen Ständern des C-Gestells beeinflusst die maximale Breite des zu bearbeitenden Materials.

Arbeitsfläche

Die Größe der Arbeitsfläche (in mm x mm), auf der das zu bearbeitende Material platziert wird.

Wechselsystem Werkzeug

C-Gestell-Pressen können über ein Werkzeugwechselsystem verfügen, um den Austausch von Werkzeugen für verschiedene Produktionsanforderungen zu erleichtern.

Sicherheitsfunktionen

Moderne C-Gestell-Pressen sind oft mit verschiedenen Sicherheitsfunktionen ausgestattet, wie beispielsweise Lichtschranken, Not-Aus-Schalter und Sicherheitszonen, um Unfälle zu verhindern.

Energieeffizienz

Der Energieverbrauch der C-Gestell-Presse kann eine Rolle spielen, insbesondere im Hinblick auf Betriebskosten und Umweltauswirkungen.


Sie wollen mehr über unsere C-Gestell-Pressen erfahren?

Gern können wir in einem unverbindlichen Gespräch, Ihren konkreten Fall besprechen. Sie konnen folgendes erwarten:

    gemeinsames Konzept und Ggespräch über die neue Einständer/C-Gestell-Presse
    erste Skizzen/Layout der neuen Maschine
    Klärung mit Konstruktion und Bedienern

Gern können Sie mich für eine Terminvereinbarung zum Thema C-Gestell-Pressen kontaktieren.

Herr
Michael Kunkel
Dr. Michael Kunkel

Was ist eine C-Gestell-Presse?

Eine C-Gestell- oder auch Einständerpresse ist eine Bauart von hydraulischer Presse, bei der der Maschinenrahmen die Form eines Buchstabens "C" hat. Das C-Gestell-Design bietet eine offene Struktur für gute Zugänglichkeit und leichtes Rüsten.
